溴系阻燃劑

溴系阻燃劑在聚丙烯阻燃應(yīng)用上具有重要地位，主要產(chǎn)品有十溴二苯醚、四溴雙酚A、四溴二季戊四醇、溴代聚苯乙烯、五溴甲苯和六溴環(huán)十二烷等。溴系阻燃劑的主要缺點(diǎn)是降低被阻燃基材的抗紫外線穩(wěn)定性，燃燒時(shí)生成較多的煙、腐蝕性氣體和有毒氣體，使其應(yīng)用受到了一定限制。

磷系阻燃劑

常用的有機(jī)磷系阻燃劑有磷酸三苯酯、磷酸三甲苯酯、磷酸三(二甲苯)酯、丙苯系磷酸酯、丁苯系磷酸酯等。磷酸酯類的特點(diǎn)是具有阻燃與增塑雙重功能。它可使阻燃劑實(shí)現(xiàn)無鹵化，其增塑功能可使塑料成型時(shí)流動(dòng)加工性變好，可抑制燃燒后的殘余物。其主要優(yōu)點(diǎn)是效率較高；對光穩(wěn)定性或光穩(wěn)定劑作用的影響較小；加工和燃燒中腐蝕性小；有阻礙復(fù)燃的作用；極少或不增加阻燃材料的質(zhì)量；產(chǎn)生的毒性氣體和腐蝕性氣體比鹵系阻燃劑少。但大多數(shù)磷酸酯類阻燃劑也存在著一些缺點(diǎn)，如耐熱性差、揮發(fā)性大、相容性不理想，而且在燃燒時(shí)有滴落物產(chǎn)生等。

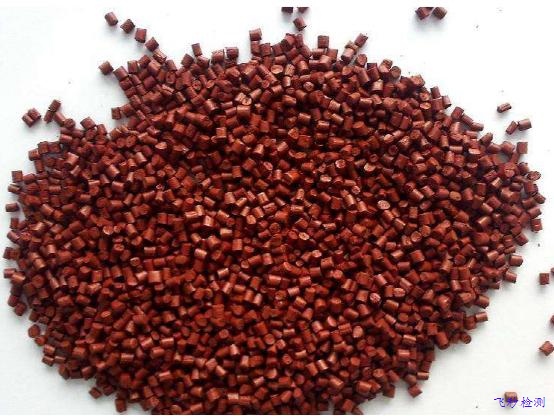

含磷無機(jī)阻燃劑最主要的產(chǎn)品有紅磷阻燃劑、磷酸銨鹽、聚磷酸銨等。隨著無鹵阻燃劑材料用量的增加，紅磷阻燃劑用量也在增加。紅磷的阻燃效果比磷酸酯類的阻燃效果更好。含磷無機(jī)阻燃劑因其熱穩(wěn)定性好、不揮發(fā)、不產(chǎn)生腐蝕性氣體、效果持久、毒性低等優(yōu)點(diǎn)而獲得廣泛的應(yīng)用。

磷-氮系阻燃劑

磷-氮系阻燃劑又稱膨脹型阻燃劑，含有這類阻燃劑的高聚物受熱時(shí)，表面能夠生成一層均勻的碳質(zhì)泡沫層，起到隔熱、隔氧、抑煙的作用，并防止產(chǎn)生熔滴現(xiàn)象，故具有良好的阻燃性能。膨脹型阻燃體系一般由三個(gè)部分組成：酸源(脫水劑)，碳源(成碳劑)和氣源(氮源、發(fā)泡源)。膨脹型阻燃劑主要通過形成多孔泡沫碳層在凝聚相起阻燃作用。磷一氮系阻燃劑具有無鹵、低煙、低毒的優(yōu)點(diǎn)。

氫氧化鎂

氫氧化鎂在340-490℃之間分解，吸熱量為782.9 J/g，熱穩(wěn)定性好，具有良好的阻燃及消煙效果，特別適宜于加工溫度較高的聚丙烯材料。氫氧化鎂用于聚丙烯時(shí)(添加量大于50%)具有良好的阻燃效果，優(yōu)于氫氧化鋁。在相同的填充量下，不同的氫氧化鋁、氫氧化鎂配比其阻燃效果差別不明顯，但兩種復(fù)合使用比單獨(dú)使用效果要好，因?yàn)殡m都是脫水反應(yīng)，但在分解溫度和吸熱量上有差別。氫氧化鎂需在更高的溫度下才脫水，并同時(shí)有炭化效果。而氫氧化鎂的吸熱量相對小些，因其抑制材料溫度上升的效果不如氫氧化鋁，兩者復(fù)合使用則能相互補(bǔ)充，其阻燃性能比單獨(dú)使用效果要好。但氫氧化鎂也有耐酸性差、分散性及相容性差的等缺點(diǎn)，需開發(fā)相容性好的新品種。

氫氧化鋁

氫氧化鋁(簡稱ATH)在200-300℃之間分解，吸熱量為1 967.8 J/g，是集阻燃、抑煙、填充三大功能于一身的阻燃劑。它具有無毒、無腐蝕、穩(wěn)定性好、不揮發(fā)、高溫下不產(chǎn)生有毒氣體的優(yōu)點(diǎn)，且價(jià)格低廉、來源廣泛。但作為阻燃劑，它也有填充量大，填充后材料力學(xué)性能下降、加工性變差的缺點(diǎn)。氫氧化鋁開始分解的溫度正處于聚丙烯從凝相變?yōu)橐合噙^程中，故可抑制聚丙烯材料早期溫度的上升。當(dāng)氫氧化鋁添加質(zhì)量分?jǐn)?shù)為40%時(shí)，可顯著減緩材料的熱分解速度，具有阻燃及降低發(fā)煙量的效果。

杭州柘大飛秒為專業(yè)化、國家級的科技服務(wù)創(chuàng)新型企業(yè)，擁有尖端的技術(shù)研發(fā)平臺(tái)、雄厚的科研技術(shù)力量以及精密的高科技儀器設(shè)備，致力于化工行業(yè)的配方分析、產(chǎn)品開發(fā)、檢測質(zhì)控，為化工企業(yè)提供“深層次、立體化”的技術(shù)服務(wù)。堅(jiān)持以客戶為導(dǎo)向、以科學(xué)為準(zhǔn)繩，提供專業(yè)、系統(tǒng)、優(yōu)質(zhì)、可靠的技術(shù)解決方案，憑借良好的信譽(yù)和出眾的技術(shù)服務(wù)，已成為國內(nèi)外多家知名公司及中小企業(yè)的服務(wù)商和合作商。
